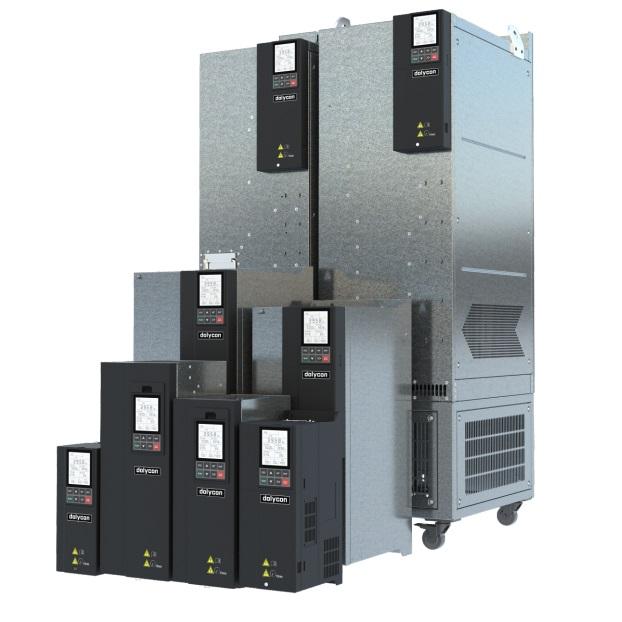

CT500 style livre vfd à usage général Caractéristiques :
Haut plateforme de contrôle vectoriel de performances,
nouveau algorithme de contrôle moteur,
justificatif contrôle en boucle ouverte et en boucle fermée ;
Soutien pour entraîner des moteurs synchrones et asynchrones ;
â Prend en charge plusieurs encodeurs et
haute précision contrôle en boucle fermée ;
â Prend en charge plusieurs cartes d'extension,
personnalisable pour le développement ;
Faible vitesse couple élevé,
excellent performances de contrôle à basse vitesse ;
â Conception basée sur un livre de la série complète,
maximiser économies d'espace d'installation ;

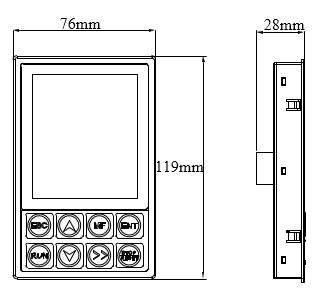

â Clavier LCD haute définition,
pratique pour que les utilisateurs puissent déboguer et diagnostiquer les pannes ;
article NON.:

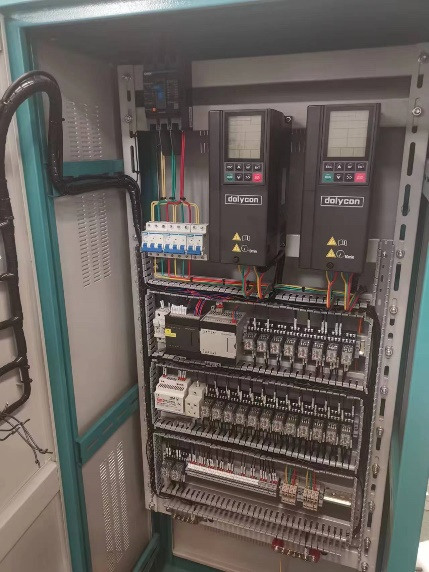

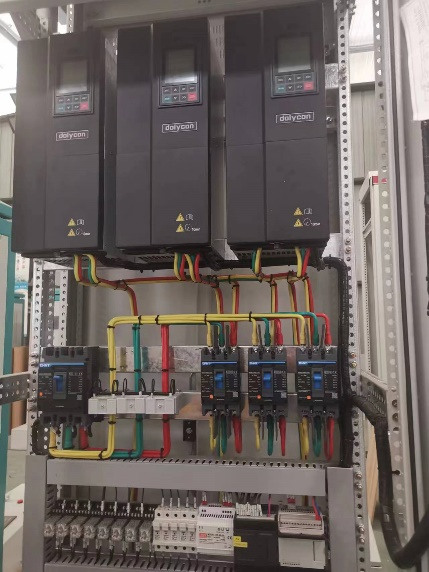

CT500 book style genL'ensemble de la machine présente une conception à trois épreuves et un revêtement PCB avec une peinture à trois épreuves pour garantir la stabilité et la fiabilité du produit. Largement appliqué dans différents domaines.
 |
 |
 |
Description de l'écran LCD du code de segment
 |
 |
 |
 |

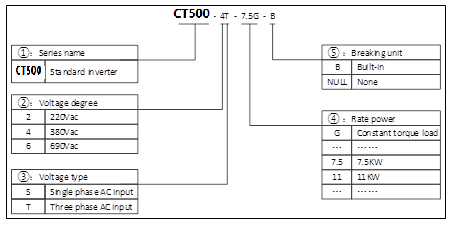

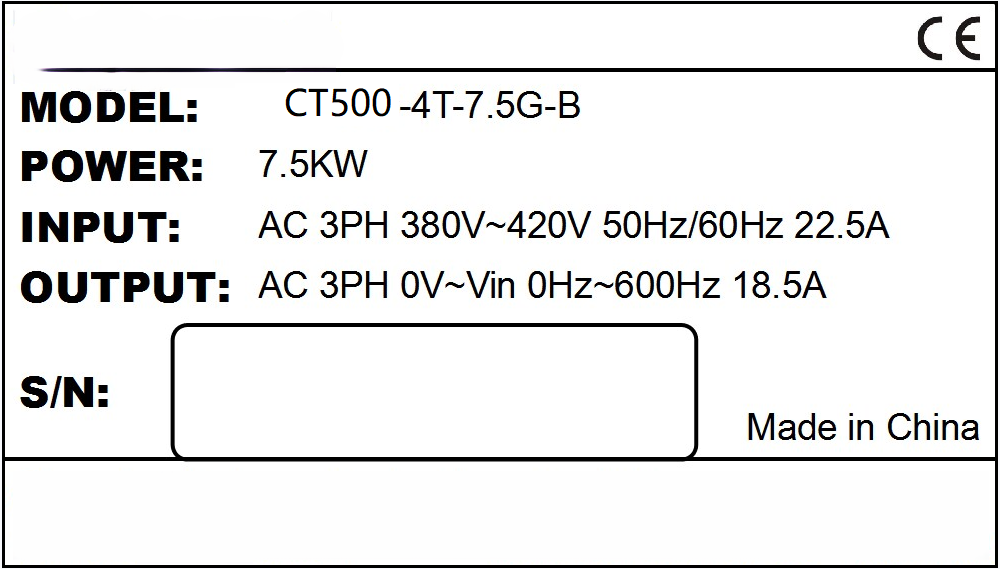

Règles relatives aux noms de modèles de produits
Produit spécifications
|
Mode onduleur |
Puissanceï¼KWï¼ |
Courant d'entréeï¼Aï¼ |
Courant de sortie : Aï ¼ |
Puissance moteur applicable : KW ï¼ |
|
Triphasé 380 V 50/60 Hz |
||||
|
CT500-4T-4.0G-B |
4.0 |
12,0 |
9.5 |
4.0 |
|
CT500-4T-5.5G-B |
5.5 |
18,5 |
14 |
5.5 |
|
CT500-4T-7.5G-B |
7.5 |
22,5 |
18,5 |
7.5 |
|
CT500-4T-11G-B |
11 |
30,0 |
25,0 |
11 |
|
CT500-4T-15G-B |
15 |
39,0 |
32,0 |
15 |
|
CT500-4T-18.5G-B |
18,5 |
45,0 |
38,0 |
18,5 |
|
CT500-4T-22G-B |
22 |
54,0 |
45,0 |
22 |
|
CT500-4T-30G-B |
30 |
68,0 |
60,0 |
30 |
|
CT500-4T-37G-B |
37 |
84,0 |
75,0 |
37 |
|
CT500-4T-45G |
45 |
98,0 |
92,0 |
45 |
|
CT500-4T-55G |
55 |
123,0 |
115,0 |
55 |
|
CT500-4T-75G |
75 |
157,0 |
150,0 |
75 |
|
CT500-4T-90G |
90 |
188,0 |
180,0 |
90 |
|
CT500-4T-110G |
110 |
221,0 |
215,0 |
110 |
|
CT500-4T-132G |
132 |
267,0 |
260,0 |
132 |
|
CT500-4T-160G |
160 |
309,0 |
305,0 |
160 |
|
CT500-4T-185G |
185 |
344,0 |
340,0 |
185 |
|
CT500-4T-200G |
200 |
384,0 |
380,0 |
200 |
|
CT500-4T-220G |
220 |
429,0 |
425,0 |
220 |
|
CT500-4T-250G |
250 |
484,0 |
480,0 |
250 |
|
CT500-4T-280G |
280 |
539,0 |
530,0 |
280 |
|
CT500-4T-315G |
315 |
612,0 |
600,0 |
315 |
|
CT500-4T-355G |
355 |
665,0 |
650,0 |
355 |
|
CT500-4T-400G |
400 |
715,0 |
720,0 |
400 |
Remarque :
1. L'onduleur CT500-4T-160G et une puissance inférieure les modèles peuvent avoir une unité de freinage intégrée. Parmi les CT500-4T-37G ~ CT500-4T-160G, l'unité de freinage intégrée est facultative. La puissance et la résistance de la résistance de freinage doit répondre aux exigences, sinon il y a un risque de Dommages au produit. Les unités de freinage de l'onduleur CT500-4T-185G et de puissance supérieure les modèles sont tous externes et doivent être achetés par les clients.
2. Le Les modèles ci-dessus sont des modèles généraux standard et n'incluent pas de modèles spéciaux pour applications industrielles. Des modèles non standard avec d'autres spécifications peuvent être personnalisé.
Paramètres techniques
| Paramètres d'entrée et de sortie | Tension d'entrée | Monophasé 220VAC(-15%)-240VAC(+10%) |
| Triphasé 380VAC(-15%)-440VAC (+10%) | ||
| Fréquence d'entrée | 50ï½60Hz±5% | |
| Tension de sortie | 0ï½Tension d'entrée nominale | |
| Fréquence de sortie | 0ï½500Hz, unité0.01Hz | |
| Capacité de surcharge | 150 % du courant nominal : 1 min ; 180 % du courant nominal : 10 s ; 200 % du courant nominal : 1 s | |
| Paramètres de contrôle d'exécution | Mode de contrôle | V/F ; contrôle vectoriel sans capteur (SVC) |
| Rapport de vitesse réglable | 1:100 (V/F);1:200 (SVC) | |
| Précision du contrôle de vitesse | ± 0,5% | |
| Vague de vitesse | ± 0,5% | |
| Couple de démarrage | 0,5 Hz/150 % (V/F) ; 0,25 Hz/150 % (SVC) | |
| Fonctions basées | Fréquence de démarrage | 0,00ï½10,00Hz |
| Heure ACC et DEC | 0,1 à 65 000,0 s | |
| Fréquence porteuse | 0,5 kHz : 16,0 kHz. | |
| Réglage de la fréquence | Réglage UP/DOW, réglage analogique, réglage numérique, réglage de vitesse en plusieurs étapes, réglage PID, réglage de communication MODBUS, pour réaliser un commutateur de combinaison et un réglage de canal. | |
| Mode de démarrage | Fréquence de démarrage, freinage CC et démarrage | |
| Mode arrêt | Arrêt DEC, arrêt libre, freinage DEC+DC | |
| Capacité de freinage énergétique | Tension de freinage de l'unité de freinage : 320 ï½ 750 V | |
| Capacité de freinage CC | Fréquence de freinage CC : 0 ï½ 500 Hz ; | |
| Temps d'attente de freinage CC : 0 ï½ 100 s ; | ||
| Courant de freinage CC : 0,0 ï½ 100,0 % ; | ||
| Temps de freinage CC : 0,0 ï½ 100,0 s ; | ||
| Réglage automatique de la tension | Maintenir automatiquement une tension de sortie stable lorsque la tension du réseau passe | |
| Baisse soudaine de la fréquence | Maintenir une tension de bus stable tout en alimentant la basse tension nette | |
| Bornes de contrôle | Entrée de commutation | Entrées standard à 8 canaux, dont l'une peut être une entrée d'impulsions à grande vitesse (HDI) |
| Entrée analogique | Entrées standard à 2 canaux, AI1, AI2 (sortie 0ï½10V ou 0/4~20mA en option) | |
| Sortie de commutation | Sorties de collecteur multifonctions standard à 2 canaux, dont l'une peut être une sortie d'impulsions à grande vitesse (HDO). | |
| Sortie analogique | Sorties standard à 2 canaux, AO1, AO2 (sortie 0ï½10V ou 0/4~20mA en option) | |
| Sortie relais | Sorties relais standard à 2 canaux | |
| Interface de communication | Communication RS485 | Interface de communication RS485 pour la communication externe, prend en charge le protocole Modbus (mode RTU). |
| Protection contre les pannes | Surintensité ACC, surintensité DEC, surintensité à vitesse constante, surtension ACC, surtension DEC, surtension à vitesse constante, sous-tension du bus, surcharge du moteur, surcharge de l'onduleur, panne de courant d'entrée, perte de phase de sortie, surchauffe du module redresseur, surchauffe du module onduleur, défaut externe, communication défaut, défaut de détection de courant, défaut de fonctionnement EEPROM, défaut de retour PID, heure de réglage d'usine, etc. | |
| Affichage du clavier | Afficher | L'écran LCD du code de segment en surbrillance affiche les informations de l'onduleur |
| Pièces optionnelles | Carte de communication Profibus-DP, carte de communication Profinet, carte CANopen, carte DeviceNet, carte Modbus Tcp, carte PG d'entrée différentielle, carte PG d'entrée différentielle UVW. | |
| Autres | Environnement de course | En intérieur, à moins de 1 km d'altitude, sans poussière, sans gaz corrosifs ni soleil direct |
| Température ambiante | -10ï½+40â, déclassement de 1 % pour chaque 1â supplémentaire lorsque la température ambiante est comprise entre 40ï½50â | |
| Humidité | 5ï½95% (sans condensation) | |
| Altitude | 0ï½2 000 m, déclassement de 1 % tous les 100 m supplémentaires lorsque le niveau de la mer est supérieur à 1 000 m | |
| Vibration | Moins de 0,5G | |
| Température de stockage | â40ï½+70â | |

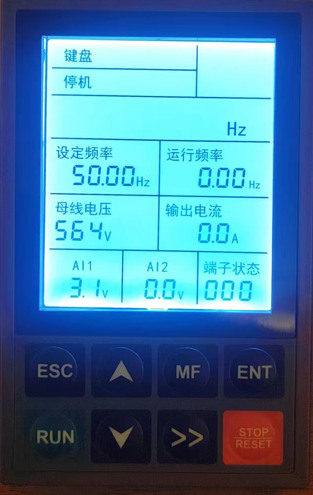

Unité et état de l'écran LCD
| Symbole | Nom | signifiantg | ||
| Zone d'affichage | KBD/TERME | --- | Afficher l'onduleur de contrôle par clavier, terminal ou communication | |
| /COMM | ||||
| STOP/AVANT/REV | --- | Montrer à l'onduleur dans quel état | ||
| ALARME | --- | La lumière éteinte signifie qu'il n'y a pas de faute. Il est allumé pour afficher le code d'erreur, veuillez vous référer au manuel | ||
| RÉGLER LA FRÉQ | Hz | Il indique la fréquence de réglage actuelle, l'unité est Hz | ||
| FRÉQ DE FONCTIONNEMENT / SPD | Hz/tr/min | Affichage de la fréquence et de la vitesse de course | ||
| Les utilisateurs choisissent d'en afficher un | ||||
| VOLUME D'AUTOBUS | V | Il indique la tension actuelle du bus, l'unité est V. | ||
| HORS CUR / POW | A/Kw | Affichage du courant de sortie et de la puissance ; Les utilisateurs choisissent d’en afficher un. | ||
| AI1 | V/MPa | Affichage AI1 et AI2. Il s'agit de l'état actuel de l'entrée analogique, affiché au choix de l'utilisateur, l'unité est V ou MPa. | ||
| AI2 | V/Mpa | |||
| DI&FAIRE | --- | L'affichage de l'état du terminal, l'état des entrées DI1-DI7 et HDI est déterminé par le champ XX sur la droite. DI1 ~ DI7 sont affichés en système décimal. La sortie relais 1, la sortie relais 2 et la sortie d'état DO sont affichées par le champ X à gauche, contrôlées par 4 bits et converties en affichage hexadécimal. | ||
Fonctions de boutons
|
Bouton |
Nom |
Fonction |
|
|
Programmation/ Touche de sortie |
Entrez ou sortez du menu de 1er niveau ; Revenir au menu 1er niveau à partir du menu 2ème niveau ; Retour au menu 2ème niveau à partir du menu 3ème niveau. |
|
|
Multifonction clé |
Fonctionner selon la sélection multifonction ÂÂÂÂ[2] |
|
|
Courir clé |
En mode référence de commande d'exécution du clavier, la touche est utilisée pour le contrôle de démarrage de l'onduleur. Après avoir réglé le paramètre d'auto-identification, la clé est utilisé pour démarrer l'onduleur pour l'auto-identification des paramètres. |
|
|
Entrer clé |
Après confirmation du groupe de fonctions du menu 1er niveau, entrez dans le menu de 2ème niveau ; Après confirmation du groupe de fonctions du menu 2ème niveau, entrez dans le menu du 3ème niveau ; Après confirmation du réglage des paramètres de fonction du 3ème menu niveau, retour au menu 2ème niveau ; En état de vérification du mot de passe, la saisie du mot de passe est complété. |
|
|
Maj à droite clé |
Sélection de l'étape d'édition du groupe de fonctions [1] au 1er/2e niveau menu; Les paramètres des paramètres de fonction modifient la sélection de l'étape dans le 3ème menu de niveau ; Dans l'état d'affichage des paramètres d'arrêt, affichage des paramètres en cours d'exécution État d'affichage de l'état et des défauts, sélection des paramètres d'affichage ; Modifiez la sélection de bits dans l'état de vérification du mot de passe. |
|
|
Arrêter/Réinitialiser clé |
En mode référence de commande d'exécution du clavier, la touche est utilisée pour arrêter le contrôle de l'onduleur ; Dans d'autres modes de référence de commande d'exécution, la clé est utilisée pour arrêter la protection de l'onduleur [3] ; En cas de panne ou d'arrêt, la clé est utilisée comme clé de réinitialisation pour Effacer les informations d'alarme de défaut. |
|
|
EN HAUT clé |
Augmenter le groupe de fonctions dans le menu 1er/2ème niveau progressivement; Augmenter les réglages des paramètres de fonction dans le menu de 3ème niveau progressivement; Augmentez progressivement la fréquence réglée. |
|
|
VERS LE BAS clé |
Diminuer le groupe de fonctions dans le menu 1er/2ème niveau progressivement; Diminuer les réglages des paramètres de fonction dans le menu de 3ème niveau progressivement; Diminuez progressivement la fréquence réglée. |
|
|
Potentiomètre |
Ajustez la fréquence ; Ajustez le couple. |
Note:
1. Sélectionnez l'étape d'édition comme étant des unités, des dizaines. ou des centaines via la touche Maj droite.
2. Voir le code de fonction (F05.04) pour le multifonction sélection.
3. Après avoir envoyé une commande d'arrêt, vous devez exécuter la commande clear dans le modèle de référence de commande d'exécution actuel

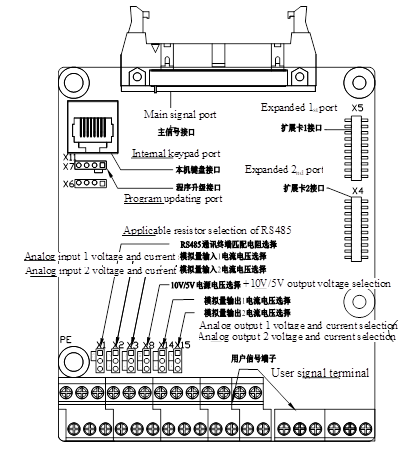

Schéma de principe de la carte de commande

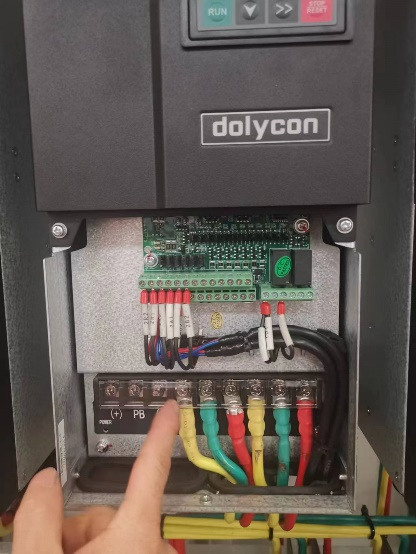

Borne du tableau de commande
Tableau des fonctions du terminal de commande
| Catégorie | Nom du terminalnom | Fonction du terminal | Spécification technique |
| Entrée de commutation | +24V | Alimentation +24V | 24 V ± 10 %, isolation interne de GND. maximum. charge 200mA |
| PW | Borne d'entrée d'alimentation externe (alimentation de la borne d'entrée numérique) | Court-circuit avec +24V par défaut | |
| DI1ï½DI7 | Bornes d'entrée du commutateur 1ï½7 | Spécifications d'entrée : 24 V, 5 mA | |
| IDH | Entrée d'impulsion haute vitesse ou entrée de commutation | Plage de fréquence d'entrée d'impulsion : 0 ï½ 50 kHz | |
| Tension de haut niveau : 24 V | |||
| COM | Alimentation +24 V ou masse d'alimentation externe | Isolation interne de GND | |
| Sortie de commutation | FAIRE | Sortie collecteur ouvert, terminal CME commun | Plage de tension externe : 0 ï½ 24 V |
| HDO | Sortie d'impulsion à grande vitesse ou sortie à collecteur ouvert, borne COM commune | Plage de fréquence de sortie d'impulsion : 0 ï½ 50 kHz | |
| COM | Borne commune HDO | Isolation interne de GND | |
| Entrée analogique | +10V/5V | Le local fournit une puissance de sortie de +10 V ou 5 V | Tension de sortie : 10 V ou 5 V disponible via X13, en option |
| Plage de courant de sortie : 0ï½50mA | |||
| (Si le potentiomètre est connecté entre +10V /5V et GND, la résistance ne doit pas être inférieure à 2kΩ.) | |||
| AI1/AI2 | Borne d'entrée analogique 1 | La tension et le courant d'entrée sont facultatifs | |
| Plage de tension d'entrée : 0 ï½ 10 V | |||
| Plage de courant d'entrée : 0/4 ï½ 20 mA | |||
| GND | Terre analogique | Isolation interne de COM | |
| Sortie analogique | AO1/AO2 | Borne de sortie analogique | La tension et le courant de sortie sont facultatifs |
| Plage de tension de sortie : 0 ï½ 10 V | |||
| Plage de courant de sortie : 0/4 ï½ 20 mA | |||
| GND | Terre analogique | Isolation interne de COM | |
| Sortie relais | T1A/TIB/TIC | Sortie relais | T1A-T1B : normalement fermé |
| T1A-T1C : normalement ouvert | |||
| Capacité des contacts : 250VAC/3A, 30VDC/1A | |||
| T2A/T2B/T2C | Sortie relais | T2A-T2B : normalement fermé | |
| T2C : normalement ouvert | |||
| Capacité des contacts : 250VAC/3A, 30VDC/1A | |||
| Interface de communication | 485+/485- | Interface de communication RS485 | Interface de communication RS485 |

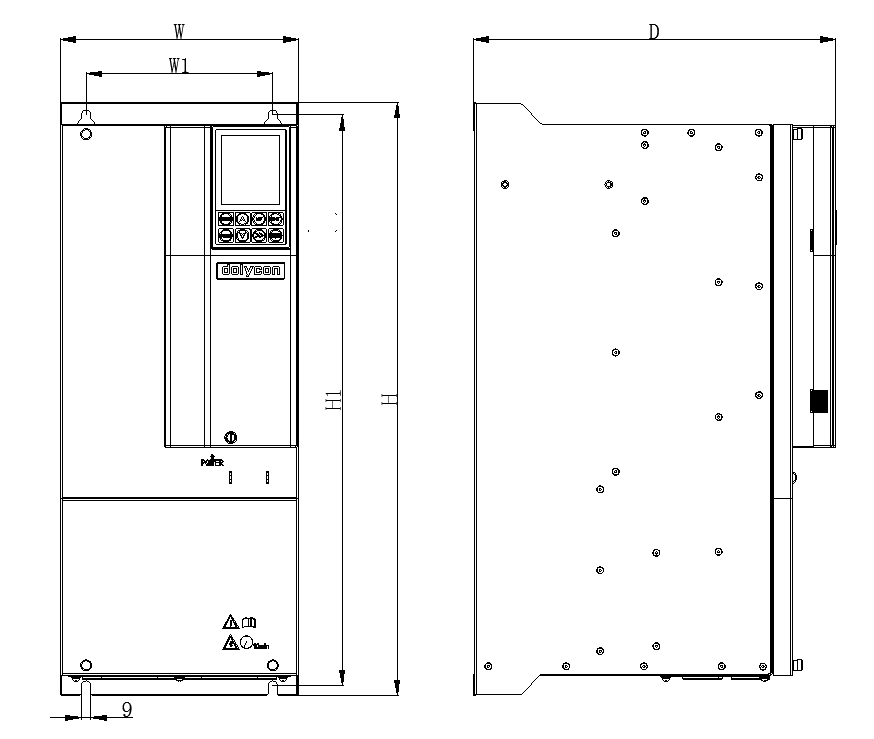

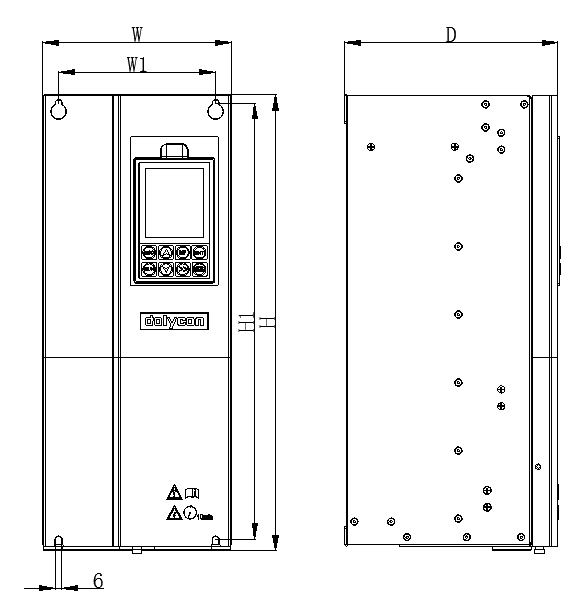

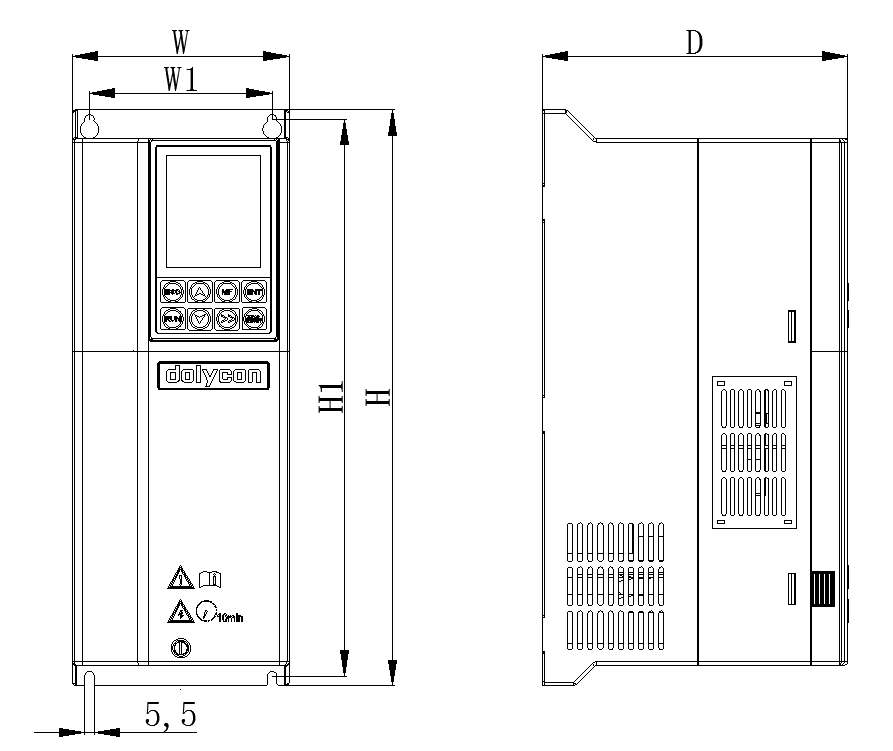

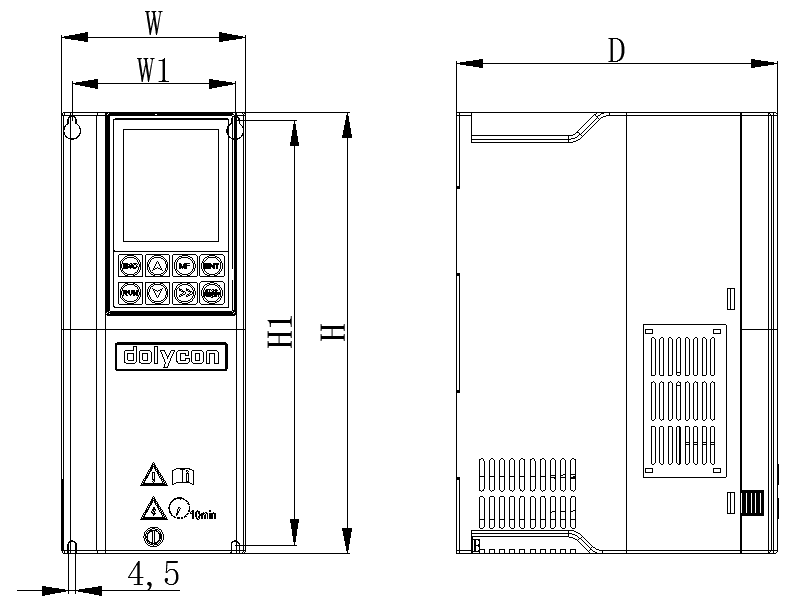

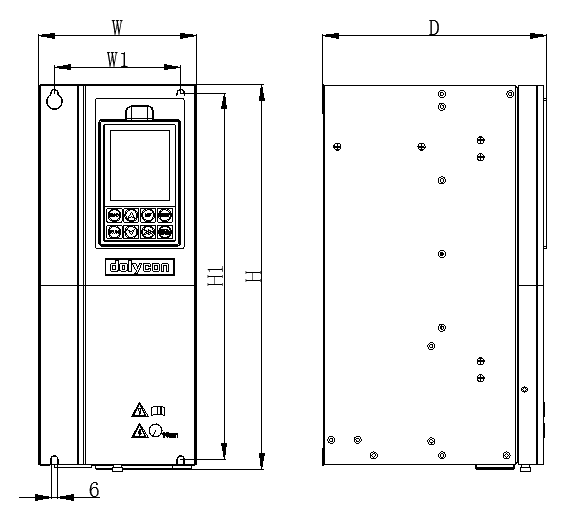

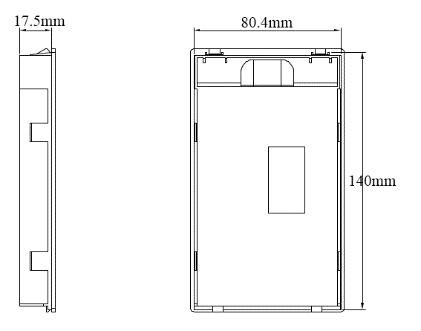

Aperçu du produit et taille d'installation, poids
a) XI modèles
Convient pour CT500-4T-4.0G-B ~ CT500-4T-7.5G-B
b) Modèles X2
Convient pour CT500-4T-11G-B ~ CT500-4T-15G-B
c) Modèles X3<1 500
Convient pour CT500-4T-18.5G-B ~ CT500-4T-22G
d) Modèles X4
Convient pour CT500-4T-30G ~ CT500-4T-37G

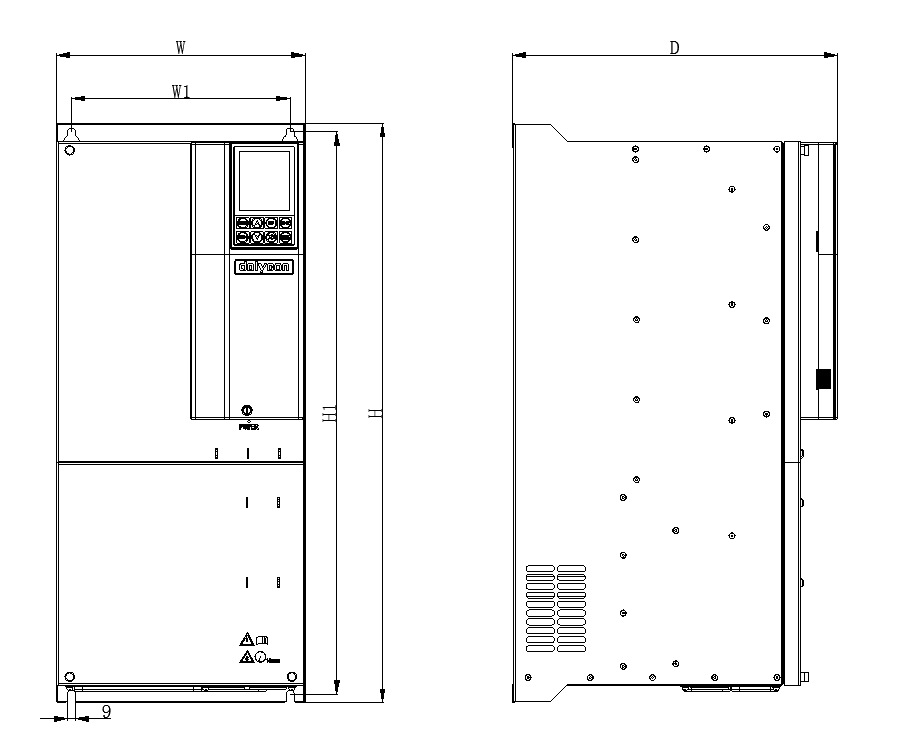

e) Modèles X5
Convient pour CT500-4T-45G ~ CT500-4T-110G
f) Modèles X6
Convient pour CT500-4T-132G ~ CT500-4T-160G

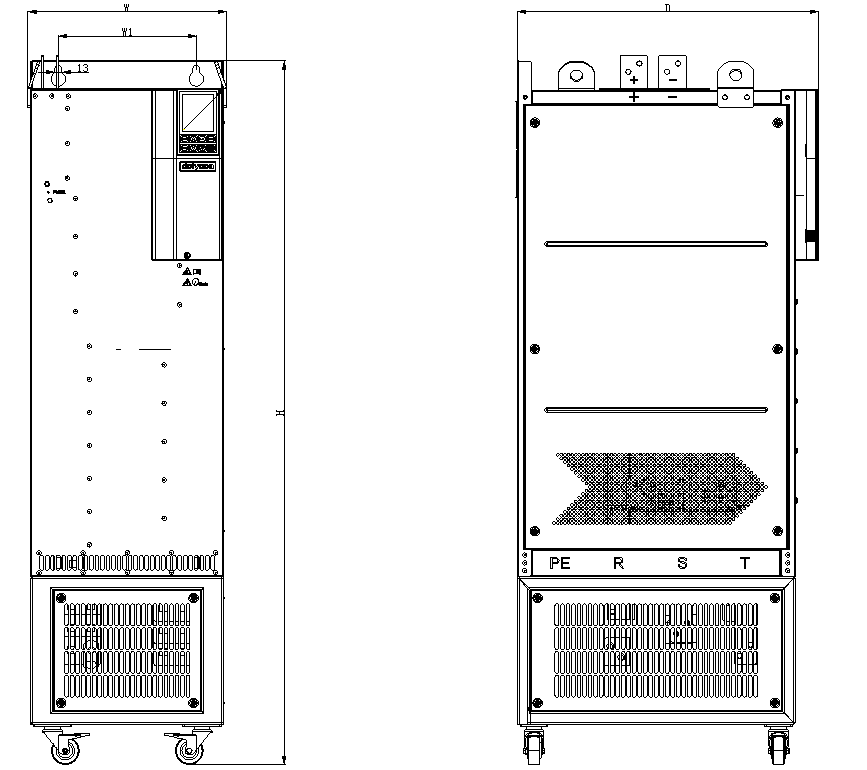

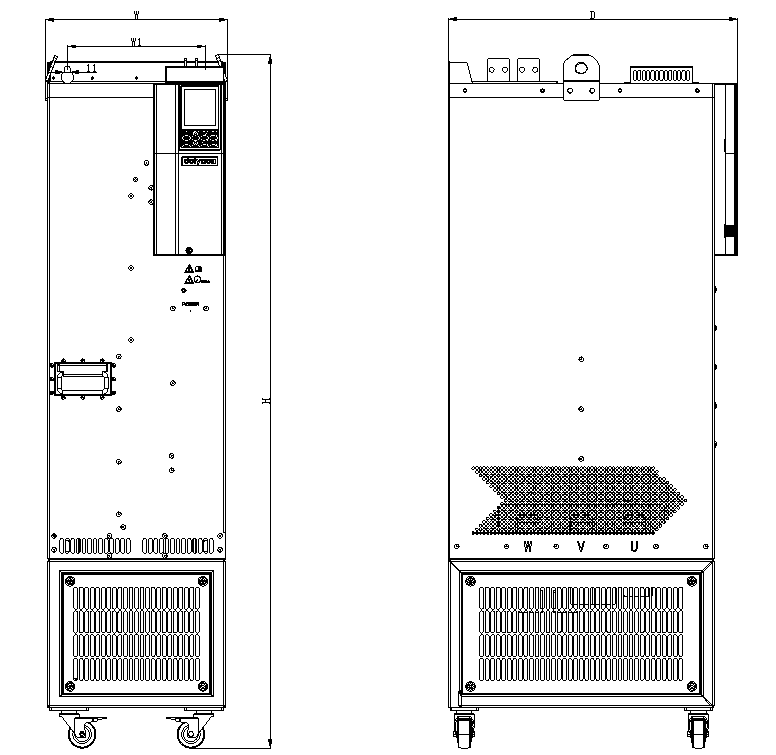

g) Modèles X7
Convient pour CT500-4T-185G ~ CT500-4T-280G
g) Modèles X8
Convient pour CT500-4T-315G ~ CT500-4T-400G
CT500Structure, dimension et poids de montage
| Mode onduleur | Apparence et dimensions (mm) | |||||
| W | H | D | W1 | W2 | H1 | |
| CT500-2S-0.7G-B | 126 | 186 | 155 | 115 | --- | 175 |
| CT500-2S-1.5G-B | ||||||
| CT500-2S-2.2G-B | ||||||
| CT500-4T-0.7G-B | ||||||
| CT500-47-1.5G-B | ||||||
| CT500-4T-2.2G-B | ||||||
| CT500-4T-4.0G-B | 108 | 260 | 188,5 | 96 | --- | 250 |
| CT500-4T-5.5G-B | ||||||
| CT500-4T-7.5G-B | ||||||
| CT500-4T-11G-B | 128 | 340 | 180,5 | 108 | --- | 329 |
| CT500-4T-15G-B | --- | |||||
| CT500-4T-18.5G-B | 150 | 365,5 | 212,5 | 120 | --- | 348 |
| CT500-4T-22G-B | ||||||
| CT500-4T-30G-B | 180 | 436 | 203,5 | 150 | --- | 417 |
| CT500-4T-37G-B | ||||||
| CT500-4T-45G | 230 | 572,5 | 350 | 180 | --- | 550,5 |
| CT500-4T-55G | ||||||
| CT500-4T-75G | ||||||
| CT500-4T-90G | ||||||
| CT500-4T-110G | ||||||
| CT500-4T-132G | 280 | 652,5 | 366 | 246 | --- | 632,5 |
| CT500-4T-160G | ||||||
| CT500-4T-185G | 330 | 1252,5 | 522,5 | 250 | --- | --- |
| CT500-4T-200G | ||||||
| CT500-4T-220G | ||||||
| CT500-4T-250G | ||||||
| CT500-4T-280G | ||||||
| CT500-4T-315G | 360 | 1275 | 546,5 | 250 | --- | --- |
| CT500-4T-355G | ||||||
| CT500-4T-400G | ||||||
