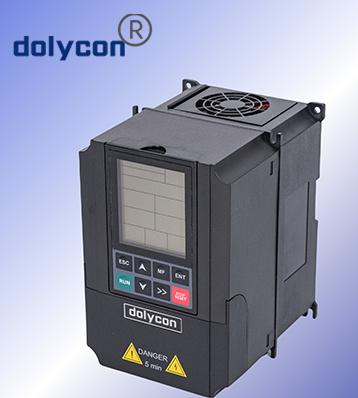

variateur de vitesse AC VFD à usage général

Série CT100G variateur de fréquence à usage général est basé sur le système de contrôle DSP, dispose d'une technologie de contrôle vectoriel en boucle ouverte hautes performances, offrant d'excellentes performances et une grande fiabilité. il peut être appliqué aux moteurs asynchrones, offrant d'excellentes performances d'entraînement.
  • article NON.:

    CT100G
  • commande (moq):

    10
  • taper :

    AC Drive
  • mode de contrôle :

    VF or SVC control
  • puissance nominale :

    0.75kw to 1250kw
  • Fréquence de sortie :

    0-600Hz
  • puissance :

    1hp - 1700hp

variateur de vitesse AC VFD à usage général


Vfd à usage général Caractéristiques

mode onduleur

Puissance

(kw)

courant d'entrée

(un)

courant de sortie

(un)

puissance moteur applicable (kw)

monophasé 220V 50/60hz

ct100g-2s-0.7g-b

0.75

8.2

4.5

0.75

ct100g-2s-1.5g-b

1.5

14.0

7.0

1.5

ct100g-2s-2.2g-b

2.2

23.0

9.6

2.2

ct100g-2s-4.0g-b

4.0

36.0

16.0

4.0

ct100g-2s-5.5g-b

5.5

46.0

20.0

5.5

ct100g-2s-7.5g-b

7.5

68.0

30.0

7.5

triphasé 380V 50/60hz

ct100g-4t-0.7g-b

0.75

3.4

2.5

0.75

ct100g-4t-1.5g-b

1.5

5.0

3.7

1.5

ct100g-4t-2.2g-b

2.2

5.8

5.3

2.2

ct100g-4t-4.0g-b

4.0

12.0

9.5

4.0

ct100g-4t-5.5g-b

5.5

18.5

14

5.5

ct100g-4t-7.5g-b

7.5

22.5

18.5

7.5

ct100g-4t-11g-b

11

30.0

25.0

11

ct100g-4t-15g-b

15

39.0

32.0

15

ct100g-4t-18.5g-b

18.5

45.0

38.0

18.5

ct100g-4t-22g-b

22

54.0

45.0

22

ct100g-4t-30g-b

30

68.0

60.0

30

ct100g-4t-37g

37

84.0

75.0

37

ct100g-4t-45g

45

98.0

92.0

45

ct100g-4t-55g

55

123.0

115.0

55

ct100g-4t-75g

75

157.0

150.0

75

ct100g-4t-90g

90

188.0

180.0

90

ct100g-4t-110g

110

221.0

215.0

110

ct100g-4t-132g

132

267.0

260.0

132

ct100g-4t-160g

160

309.0

305.0

160

ct100g-4t-185g

185

344.0

340.0

185

ct100g-4t-200g

200

384.0

380.0

200

ct100g-4t-220g

220

429.0

425.0

220

ct100g-4t-250g

250

484.0

480.0

250

ct100g-4t-280g

280

539.0

530.0

280

ct100g-4t-315g

315

612.0

600.0

315

ct100g-4t-355g

355

665.0

650.0

355

ct100g-4t-450g

450

805

795.0

450

ct100g-4t-500g

500

890

860.0

500

ct100g-4t-560g

560

1045

1015

560

ct100g-4t-630g

630

1224

1200

630


Vfd à usage général paramètres techniques

paramètres d'entrée et de sortie

tension d'entrée

monophasé 220vac±15%

triphasé 380vac±15%

fréquence d'entrée

50~60Hz±5%

tension de sortie

0~tension d'entrée nominale

Fréquence de sortie

0~500hz, unité 0.01hz

capacité de surcharge

150 % du courant nominal : 60 s ; 180 % du courant nominal : 10 s ; 200% du courant nominal : 1s

paramètres de contrôle en cours d'exécution

mode de contrôle

contrôle v/f, contrôle vectoriel sans capteur (svc)

rapport de vitesse réglable

1:100 (V/F); 1:200 (svc)

précision du contrôle de la vitesse

±0.5 %

vague de vitesse

± 0.5 %

couple de démarrage

0.5Hz/150% (v/f)

0.25Hz/150% (svc)

fonctions basées

fréquence de démarrage

0.00~10.00hz

heure acc et DEC

0.1~65000.0s

fréquence porteuse

0.5khz~16.0khz

réglage de la fréquence

réglage haut/bas , réglage analogique , réglage numérique , réglage de la vitesse en plusieurs étapes , réglage PID , réglage de la communication MODBUS , pour réaliser le changement de combinaison et le réglage du canal .

mode de démarrage

fréquence de démarrage, Freinage CC et démarrage

mode d'arrêt

déc arrêt, arrêt libre, DEC

+Freinage CC

capacité de freinage énergétique

tension de freinage de l'unité de freinage : 320 ~ 750 V

capacité de freinage CC

fréquence de freinage CC : 0 ~ 500 Hz ;

temps d'attente de freinage cc : 0~10 s ;

courant de freinage CC : 0.0~100.0 % ;

Temps de freinage CC : 0.0~100.0s ;

réglage automatique de la tension

garder une tension stable automatiquement lorsque les transitoires de tension du réseau

baisse soudaine de fréquence

garder une tension de bus stable tout en alimentant la basse tension du réseau

bornes de contrôle

entrée numérique

entrées standard à 8 canaux, dont l'une peut être une entrée d'impulsions à grande vitesse (hdi)

entrée analogique

entrées standard à 2 canaux, AI1 : entrée 0~10V ou 0/4~20ma en option, ai2 :0v0~+10v

sortie numérique

sorties de collecteur multifonctions standard à 2 canaux, dont l'une peut être une sortie d'impulsions à grande vitesse (hdo).

sortie relais

sorties relais standard à 2 canaux

Interface de Communication

communication rs485

interface de communication rs485 pour communication externe, prise en charge du protocole modbus (mode RTU).

protection contre les pannes

surintensité acc, surintensité DEC, surintensité à vitesse constante, surtension ACC, surtension DEC, surtension à vitesse constante, sous-tension bus, surcharge moteur, surcharge onduleur, puissance d'entrée défaut, perte de phase de sortie, surchauffe du module redresseur, surchauffe du module onduleur, défaut externe, défaut de communication, défaut de détection de courant, défaut de fonctionnement EEPROM, défaut de retour PID, l'heure de réglage d'usine arrive etc.

affichage du clavier

affichage LED

Le tube numérique LED en surbrillance affiche les informations de l'onduleur

autres

environnement de course

à l'intérieur, à moins de 1 km au-dessus du niveau de la mer, sans poussière, gaz corrosifs ou lumière directe du soleil

température ambiante

-10 ~ + 40 ℃ , déclassement de 1% pour chaque 1 ℃ supplémentaire lorsque la température ambiante est comprise entre 40 ~ 50 ℃

humidité

5~95% (pas de condensation)

altitude

0~2000m, déclassement de 1% pour chaque 100m supplémentaire lorsque le niveau de la mer est supérieur à 1000m

vibration

moins de 0.5g

température de stockage

−40~+70℃

bornes de contrôle

entrée numérique

entrées standard à 8 canaux, dont l'une peut être une entrée d'impulsions à grande vitesse (hdi)


Vfd à usage général application
textile, tour CNC, équipement de travail du bois, machine à papier,impression et emballage, toutes situations de contrôle vectoriel haute performance


notre avantage
société créée en 2015, plus de 500,000 unités DOLYCON vfds fonctionnant dans le monde entier jusqu'à aujourd'hui.
disponible pour tous les types de personnalisation VFD.
Garantie 18 mois.
