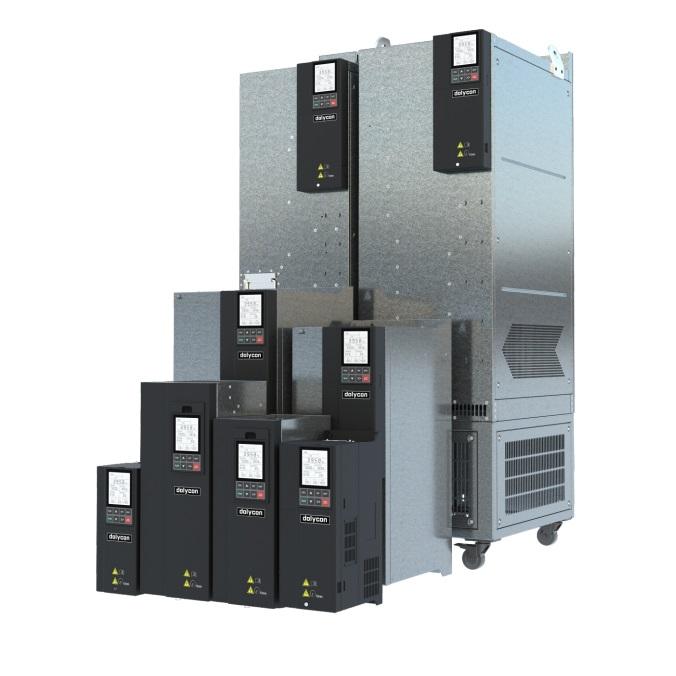

Onduleur de pompe solaire série CT112S appliqué dans un système de pompe solaire, peut convertir l'énergie CC du réseau solaire photovoltaïque en alimentation CA pour faire fonctionner les moteurs de pompe. L'onduleur contrôle le fonctionnement du système et ajuste la fréquence de sortie en temps réel en fonction de la variation de l'intensité de la lumière solaire pour réaliser le suivi du point de puissance maximale (MPPT).
Caractéristiques du produit :
-S'applique à tous les types de moteurs synchrones et asynchrones à induction monophasés ou triphasés.
-Équipé de la technique de contrôle numérique TI DSP et de la conception du module d'intégration de puissance IGBT.
-L'algorithme de suivi du point de puissance maximale (MPPT) pour une efficacité dynamique VI.MPPT peut être de 99 %
-Vitesse de réponse rapide et bonne stabilité.
-Entrée AC et DC disponible, DC et AC en même temps ou pas en même temps.
-Télécommande par clavier ou GPRS, prend en charge le protocole RS485.
-Fonction veille et réveil automatique :
1) veille et réveil automatiques en fonction respectivement du niveau d'eau haut et bas dans le réservoir.
2) veille et réveil automatiques en fonction de la lumière du soleil faible et forte respectivement.
-Protections complètes : surcharge, surintensité, surtension, sous-tension, court-circuit, pompage à sec, etc.
-Protection de connexion inversée PV.
-Conception basée sur un livre de la série complète,
-maximiser les économies d'espace d'installation ;
-Clavier LCD haute définition, pratique pour les utilisateurs pour déboguer et diagnostiquer les défauts ;
-L'ensemble de la machine présente une conception à trois épreuves et un revêtement PCB avec une peinture à trois épreuves pour garantir la stabilité et la fiabilité du produit.

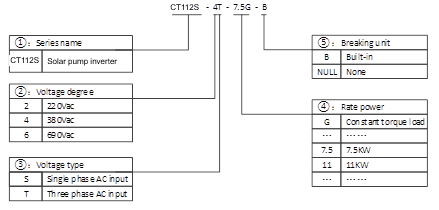

Règles relatives aux noms de modèles de produits

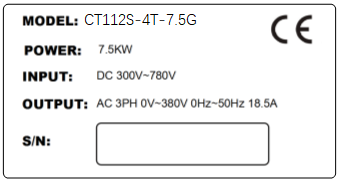

Plaque signalétique
Spécifications du produit
|
Onduleur de pompe solaire CT112S |
||||||||
|
Modèle |
Puissance nominale (KW) |
Tension COV d'entrée CC (V) |
Recommander Tension COV (V) |
Recommander MPPT Tension (V) |
Max.DC Courant d'entrée (A) |
Sortie nominale Courant (A) |
Puissance nominale Tension (V) |
Sortie Fréquence (Hz) |
|
CT112S-2S-0,7G-B |
0,75 |
300~450 |
388~450 |
320~370 |
8,5 |
5,5 |
1PH 220 |
0-50/60 |
|
CT112S-2S-1.5G-B |
1,5 |
300~450 |
388~450 |
320~370 |
14 |
10 |
1PH 220 |
0-50/60 |
|
CT112S-2S-2.2G-B |
2.2 |
300~450 |
388~450 |
320~370 |
23 |
13,8 |
1PH 220 |
0-50/60 |
|
CT112S-2S-4.0G-B |
4 |
300~450 |
388~450 |
320~370 |
35 |
20 |
1 PH 220 |
0-50/60 |
|
CT112S-2T-0.7G-B |
0,75 |
200~450 |
388~450 |
320~370 |
8,5 |
4,5 |
3PH220 |
0-50/60 |
|
CT112S-2T-1.5G-B |
1,5 |
200~450 |
388~450 |
320~370 |
14 |
7.0 |
3PH220 |
0-50/60 |
|
CT112S-2T-2.2G-B |
2.2 |
200~450 |
388~450 |
320~370 |
23 |
10 |
3PH220 |
0-50/60 |
|
CT112S-2T-4.0G-B |
4 |
200~450 |
388~450 |
320~370 |
35 |
16 |
3PH220 |
0-50/60 |
|
CT112S-2T-5.5G-B |
5,5 |
200~450 |
388~450 |
320~370 |
50 |
20 |
3PH220 |
0-50/60 |
|
0,75 |
300~780 |
670~780 |
540~ 630 |
8,5 |
2,5 |
3PH380 |
0-50/60 |
|
|
CT112S-47-1.5G-B |
1,5 |
300~780 |
670~780 |
540~630 |
8,5 |
3,7 |
3PH380 |
0-50/60 |
|
CT112S-4T-2.2G-B |
2.2 |
300~780 |
670~780 |
540~630 |
14 |
5,3 |
3PH380 |
0-50/60 |
|
CT112S-4T-4.0G-B |
4.0 |
300~780 |
670~780 |
540~630 |
23 |
9,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-5.5G-B |
5,5 |
300~780 |
670~780 |
540~ 630 |
23 |
14,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-7.5G-B |
7,5 |
300~780 |
670~780 |
540~630 |
35 |
18,5 |
3PH380 |
0-50/60 |
|
CT112S-4T-11G-B |
11 |
300~780 |
670~780 |
540~630 |
35 |
25,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-15G-B |
15 |
300~780 |
670~780 |
540~630 |
50 |
32,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-18.5G-B |
18,5 |
300~780 |
670~780 |
540~ 630 |
50 |
38,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-22G-B |
22 |
300~780 |
670~780 |
540~630 |
75 |
45,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-30G-B |
30 |
300~780 |
670~780 |
540~630 |
75 |
60,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-37G-B |
37 |
300~780 |
670~780 |
540~630 |
100 |
75,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-45G |
45 |
300~780 |
670~780 |
540~ 630 |
100 |
92,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-55G |
55 |
300~780 |
670~780 |
540~630 |
150 |
115,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-75G |
75 |
300~780 |
670~780 |
540~630 |
225 |
150,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-90G |
90 |
300~780 |
670~780 |
540~630 |
300 |
180,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-110G |
110 |
300~780 |
670~780 |
540~ 630 |
375 |
215,0 |
3PH380 |
0-50/60 |
|
CT112S-4T-132G |
132 |
300~780 |
670~780 |
540~630 |
450 |
260,0 |
3PH380 |
0-50/60 |
Paramètres techniques
|
Mode |
CT112S-2S-0,4G ~ 4,0G |
CT112S-2T-0,7G~5,5G |
CT112S-4T-0,7G~132G |
||
|
Spécification d'entrée |
Entrée PV |
Tension PV d'entrée maximale |
450 VCC |
450 VCC |
780 VCC |
|
(Tension PV en circuit ouvert) |
|||||
|
Plage de tension MPPT recommandée |
320 ~ 370 VCC (Vmp) |
320 ~ 370 VCC (Vmp) |
540 ~ 630 VCC (Vmp) |
||
|
Tension de fonctionnement d'entrée recommandée |
388 ~ 450 V CC (COV) |
388~450 VCC (COV) |
670 ~ 780 VCC (COV) |
||
|
Entrée réseau ou générateur de secours |
Tension d'entrée |
1PH 220V(-15%ï½30%) |
1PH & 3PH 220V(-15%ï½30%) |
Triphasé 380VAC (-15%ï½30%) |
|
|
Spécification de sortie |
Tension de sortie nominale |
1PH 220V |
1PH et 3PH 220V |
3PH 380VAC |
|
Fréquence de sortie |
0ï½600,00Hzï¼par défaut : 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼par défaut : 0ï½60,00Hzï¼ |
0ï½600,00Hzï¼Par défaut 0ï½60,00Hzï¼ |
||
|
Protection |
Protection intégrée : protection d'éclairage, surintensité, surtension, perte de phase de sortie, sous-charge, sous-tension, court-circuit, surchauffe, pompe à eau à sec, etc. |
||||
|
Paramètres généraux |
Site de candidature |
Pas de soleil direct, pas de poussière, de gaz corrosif, de gaz combustible, de brouillard d'huile, de vapeur, de gouttes ou de salinité, etc. |
|||
|
Altitude |
0 ~ 2 000 m, utilisation déclassée au-dessus de 1 000 m, pour 100 m, le courant de sortie nominal diminue de 1 %. |
||||
|
Température ambiante |
-10âï½50â (La température ambiante doit être de 40âï½50â, veuillez conserver une utilisation déclassée.) |
||||
|
Humidité |
5ï½95%,sans condensation |
||||
|
Vibrations |
moins de 5,9 m/s2ï¼0,6gï¼ |
||||
|
Température de stockage |
-20âï½+70â |
||||
|
Efficacité |
Puissance nominale : 93 % |
||||
|
Installation |
Montage mural ou sur rail |
||||
|
Refroidissement |
Refroidissement par air forcé |
||||

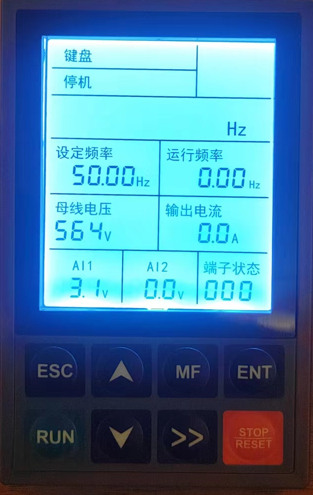

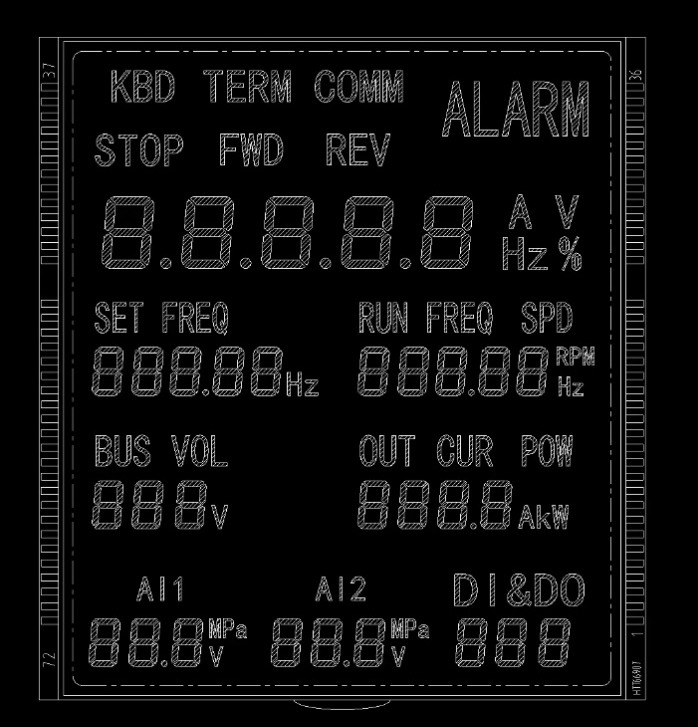

Description de l'écran LCD à code de segment
Affichage de l'unité et de l'état
|
Symbole |
Nom |
signification |
||
|
Zone d'affichage |
KBD/TERME /COMM |
--- |
Afficher l'onduleur de contrôle par clavier, terminal ou communication |
|
|
ARRÊT/AVANT/REV |
--- |
Afficher l'onduleur dans quel état |
||
|
ALARME |
--- |
Le voyant éteint signifie qu'il n'y a aucun défaut. Il est allumé pour afficher le code d'erreur, veuillez vous référer au manuel |
||
|
RÉGLER LA FRÉQ |
Hz |
Il affiche la fréquence de réglage actuelle, l'unité est Hz |
||
|
FREQ D'EXÉCUTION / SPD |
Hz/RPM |
Affichage de la fréquence et de la vitesse de course Les utilisateurs choisissent d'en afficher un |
||
|
VOL AUTOBUS |
V |
Il indique la tension actuelle du bus, l'unité est V. |
||
|
HORS CUR / POW |
A/Kw |
Affichage du courant de sortie et de la puissance ; les utilisateurs choisissent d'en afficher un. |
||
|
AI1 |
V/MPa |
Affichage AI1 et AI2. Il s'agit de l'état actuel de l'entrée analogique, affichage au choix de l'utilisateur, l'unité est V ou MPa.
|
||
AI2 |
V/MPa |
|||
|
DI&FAIRE |
--- |
L'affichage de l'état du terminal, l'état des entrées DI1-DI7 et HDI est déterminé par le champ XX sur la droite. DI1 ~ DI7 sont affichés en système décimal. La sortie relais 1, la sortie relais 2 et la sortie d'état DO sont affichées par le champ X à gauche, contrôlées par 4 bits et converties en affichage hexadécimal |
||
Fonctions des boutons
|
Bouton |
Nom |
Fonction |
|
|
Touche de programmation/sortie |
Entrer ou sortir du menu 1er niveau ; Retour au menu 1er niveau à partir du menu 2ème niveau ; Retour au menu 2ème niveau à partir du menu 3ème niveau. |
|
|
Touche multifonction |
Faire fonctionner selon la sélection multifonction [2] |
|
|
Touche Exécuter |
En mode référence de commande d'exécution du clavier, la clé est utilisée pour le contrôle de démarrage de l'onduleur. Après avoir défini l'auto-identification des paramètres, la clé est utilisée pour démarrer l'onduleur pour l'auto-identification des paramètres. |
|
|
Touche Entrée |
Après confirmation du groupe de fonctions du menu de 1er niveau, entrez dans le menu de 2ème niveau ; Après confirmation du groupe de fonctions du menu de 2ème niveau, entrez dans le menu de 3ème niveau ; Après confirmation du réglage des paramètres de fonction du menu de 3ème niveau, retour au menu de 2ème niveau ; En état de vérification du mot de passe, la saisie du mot de passe est terminée. |
|
|
Touche Maj droite |
Sélection de l'étape d'édition du groupe de fonctions [1] dans le menu 1er/2ème niveau ; Les paramètres des paramètres de fonction modifient la sélection des étapes dans le menu de 3ème niveau ; Dans l'état d'affichage des paramètres d'arrêt, l'état d'affichage des paramètres en cours d'exécution et l'état d'affichage des défauts, sélection des paramètres d'affichage ; Modifier la sélection de bits dans l'état de vérification du mot de passe. |
|
|
Touche Arrêt/Réinitialisation |
En mode référence de commande d'exécution du clavier, la clé est utilisée pour le contrôle d'arrêt de l'onduleur ; Dans d'autres modes de référence de commande de marche, la clé est utilisée pour la protection contre l'arrêt de l'onduleur [3] ; En cas de panne ou d'arrêt, la clé est utilisée comme clé de réinitialisation pour effacer les informations d'alarme de panne. |
|
|
Touche HAUT |
Augmenter progressivement le groupe de fonctions dans le menu de niveau 1er/2ème ; Augmentez progressivement les réglages des paramètres de fonction dans le menu de 3ème niveau ; Augmentez progressivement la fréquence réglée. |
|
|
Touche BAS |
Diminuer progressivement le groupe de fonctions dans le menu 1er/2ème niveau ; Diminuer progressivement les réglages des paramètres de fonction dans le menu de 3ème niveau ; Diminuez progressivement la fréquence réglée. |
|
|
Potentiomètre |
Ajuster la fréquence ; Ajustez le couple. |
Remarque : 1. Sélectionnez l'étape d'édition comme étant des unités, des dizaines ou des centaines via la touche Maj droite.
2. Voir le code de fonction (F05.04) pour la sélection multifonction.
3. Après avoir envoyé une commande d'arrêt, vous devez exécuter la commande clear dans la référence actuelle de la commande d'exécution

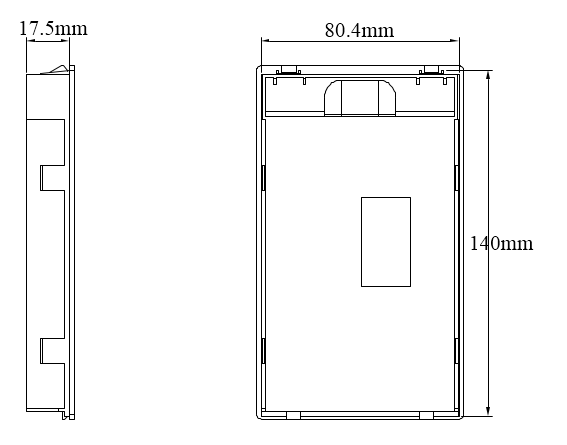

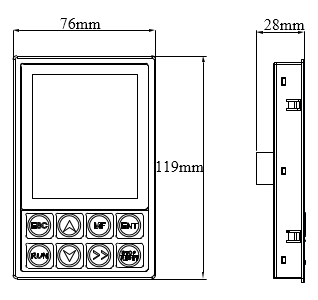

Schéma structurel du clavier (unité : mm)
Instructions des bornes du circuit principal de l'onduleur :
|
Borne |
Description |
|
RãSãT |
Bornes de l'entrée CA triphasée |
|
(+)ã(-) |
Bornes de l'entrée CC biphasée |
|
(+)ãPB |
Bornes de rechange de la résistance de freinage externe |
|
P1ã(+) |
Bornes de rechange du réacteur CC externe |
|
(-) |
Borne du bus DC négatif |
|
UãVãW |
Bornes de sortie CA triphasée |
|
|
Borne de terre |
Borne de la carte de commande
Tableau des fonctions du terminal de commande
|
Catégorie |
Nom du terminal |
Fonction du terminal |
Spécification technique |
|
Entrée de commutation |
+24V |
Alimentation +24V |
24 V ± 10 %, isolation interne de GND. maximum. charge 200mA |
|
|
PG |
Borne d'entrée d'alimentation externe (alimentation de la borne d'entrée numérique) |
Court-circuit avec +24V par défaut |
|
|
DI1ï½DI7 |
Bornes d'entrée du commutateur 1ï½7 |
Spécifications d'entrée : 24 V, 5 mA |
|
|
HDI |
Entrée d'impulsion haute vitesse ou entrée de commutation |
Plage de fréquence d'entrée d'impulsion : 0ï½50kHz Tension de haut niveau : 24 V |
|
|
COM |
Alimentation +24 V ou masse d'alimentation externe |
Isolement interne de GND |
|
Sortie de commutation |
FAIRE |
Sortie collecteur ouvert, borne CME commune |
Plage de tension externe : 0ï½24V |
|
|
HDO |
Sortie d'impulsions à grande vitesse ou sortie à collecteur ouvert, borne COM commune |
Plage de fréquence de sortie d'impulsion : 0ï½50kHz |
|
|
COM |
Borne commune HDO |
Isolement interne de GND |
|
Entrée analogique |
+10V/5V |
Le local fournit une puissance de sortie de +10 V ou 5 V |
Tension de sortie : 10 V ou 5 V disponible via X13, en option Plage de courant de sortie : 0ï½50mA (Si le potentiomètre est connecté entre +10V /5V et GND, la résistance ne doit pas être inférieure à 2kΩ.) |
|
|
AI1/AI2 |
Borne d'entrée analogique 1 |
La tension et le courant d'entrée sont facultatifs Plage de tension d'entrée : 0ï½10V Plage de courant d'entrée : 0/4ï½20mA |
|
|
MASSE |
Masse analogique |
Isolement interne de COM |
|
Sortie analogique |
AO1/AO2 |
Borne de sortie analogique |
La tension et le courant de sortie sont facultatifs Plage de tension de sortie : 0ï½10V Plage de courant de sortie : 0/4ï½20mA |
|
|
MASSE |
Masse analogique |
Isolement interne de COM |
|
Sortie relais |
T1A/TIB/TIC |
Sortie relais |
T1A-T1B : normalement fermé T1A-T1C : normalement ouvert Capacité des contacts : 250VAC/3A, 30VDC/1A |
|
|
T2A/T2B/T2C |
Sortie relais |
T2A-T2B : normalement fermé T2C : normalement ouvert Capacité des contacts : 250VAC/3A, 30VDC/1A |
|
Interface de communication |
485+/485- |
Interface de communication RS485 |
Interface de communication RS485 |

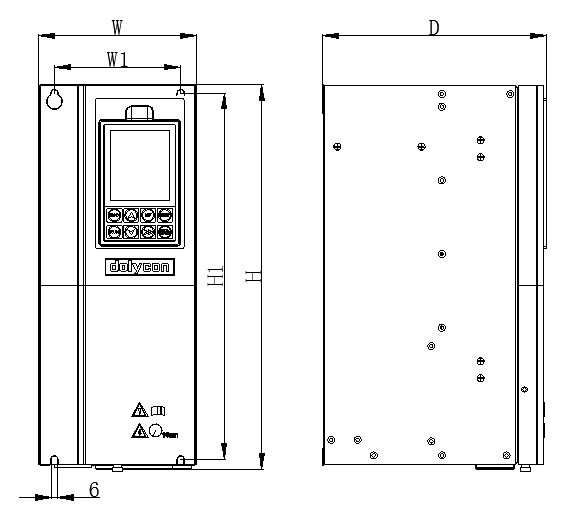

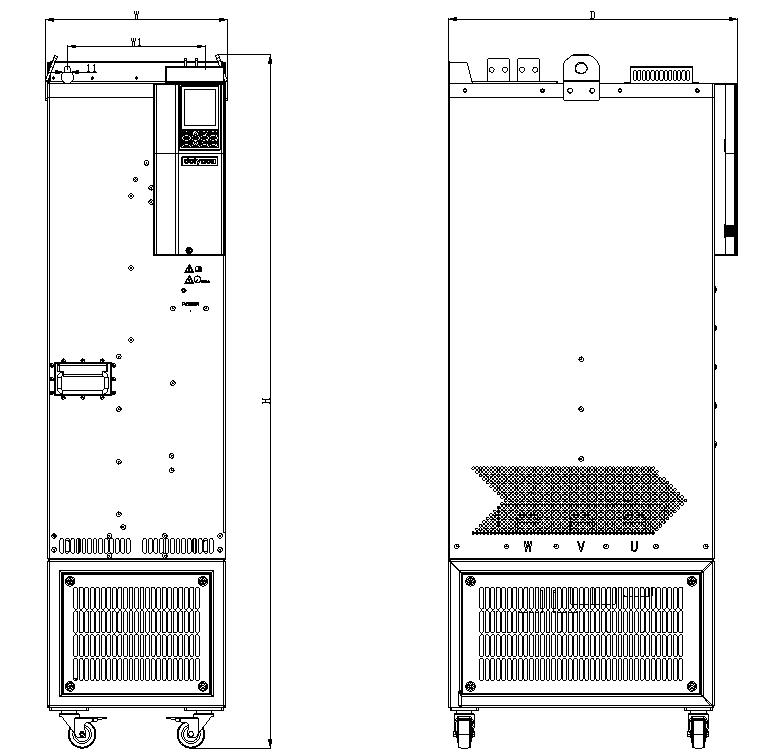

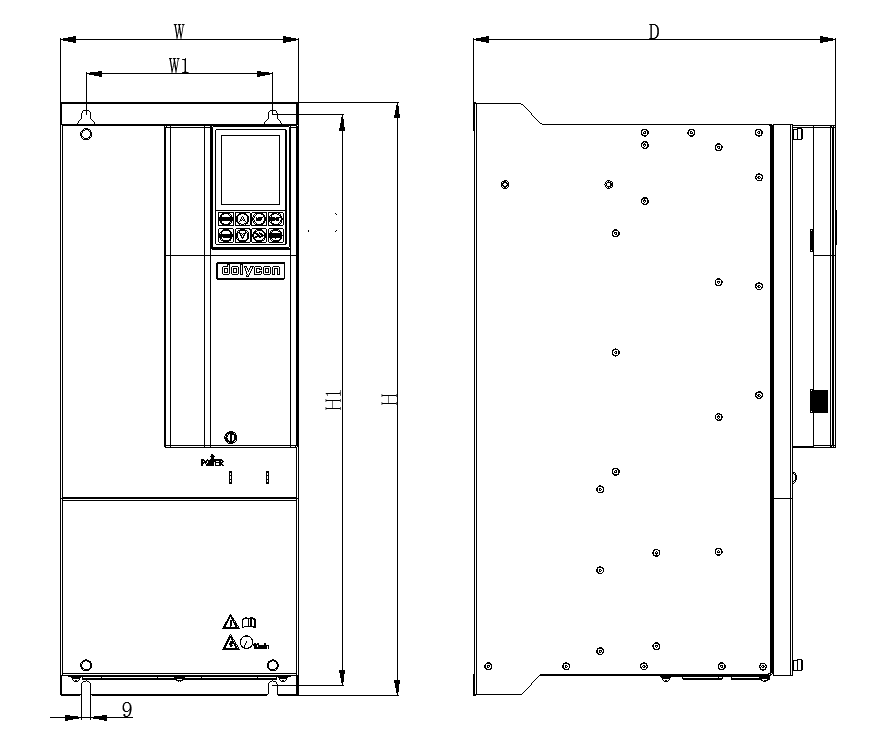

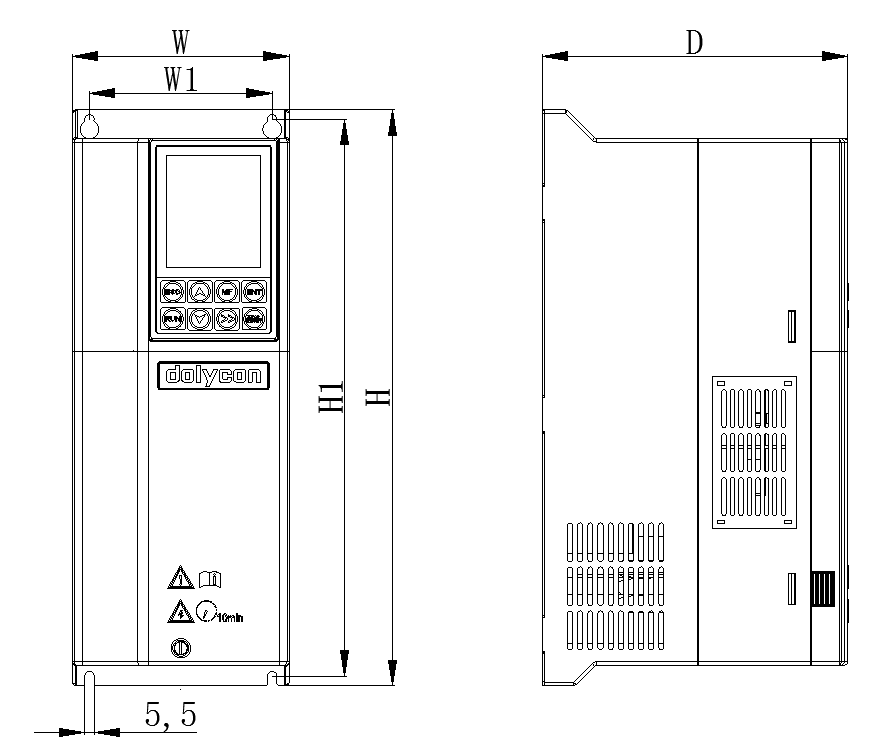

Aperçu du produit et taille d'installation, poids
a) XI modèles
Convient pour CT112S-4T-4.0G-B ~ CT112S-4T-7.5G-B
b) Modèles X2
Convient pour CT112S-4T-11G-B ~ CT112S-4T-15G-B
c) Modèles X3
Convient pour CT112S-4T-18.5G-B ~ CT112S-4T-22G
d) Modèles X4
Convient pour CT112S-4T-30G ~ CT112S-4T-37G
e) Modèles X5
Convient pour CT112S-4T-45G ~ CT112S-4T-110G
f) Modèles X6
Convient pour CT112S-4T-132G ~ CT112S-4T-160G
g) Modèles X7
Convient pour CT112S-4T-185G ~ CT112S-4T-280G
g) Modèles X8
Convient pour CT112S-4T-315G ~ CT112S-4T-400G

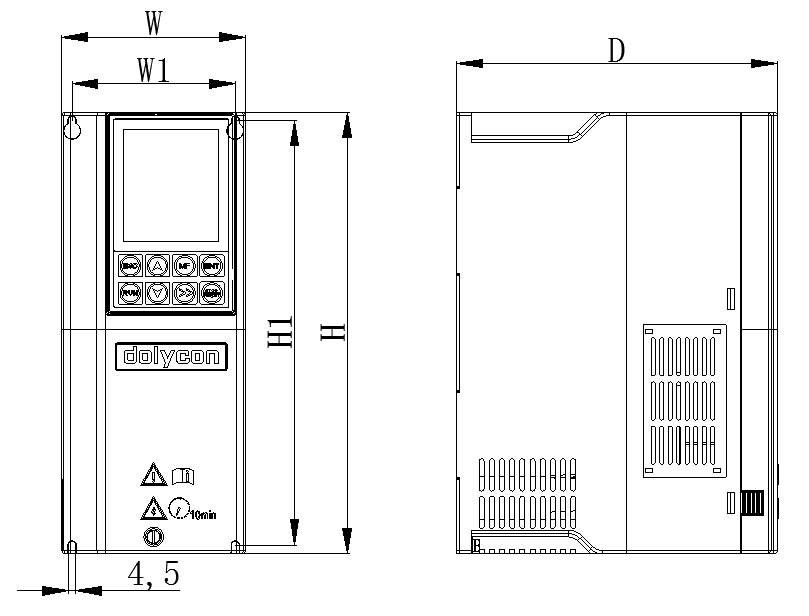

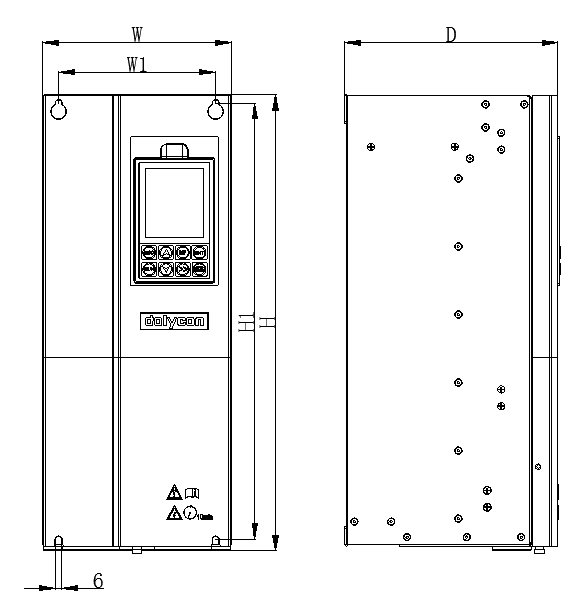

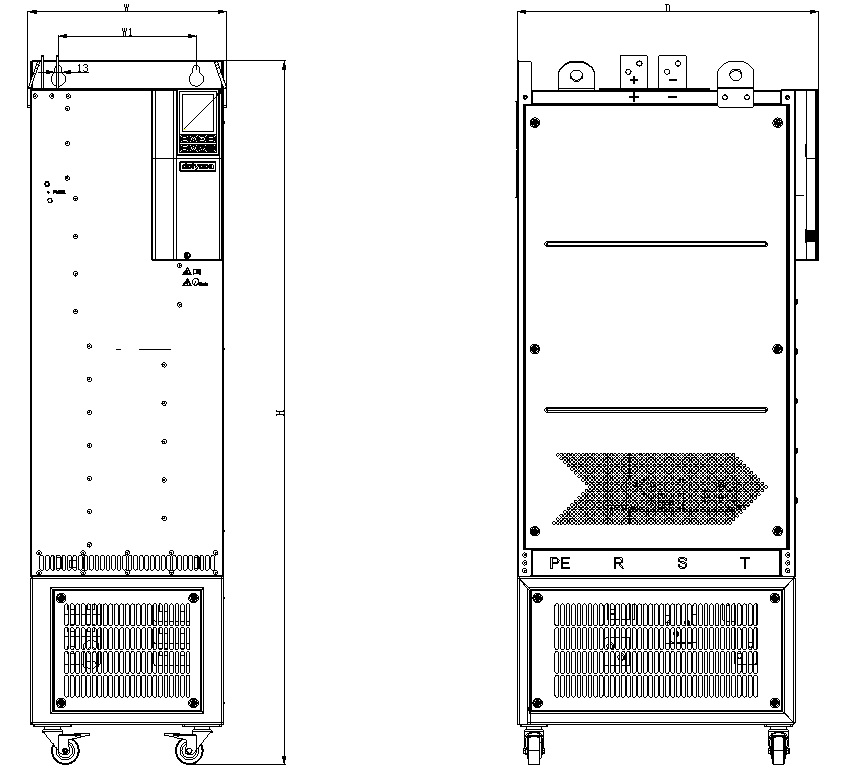

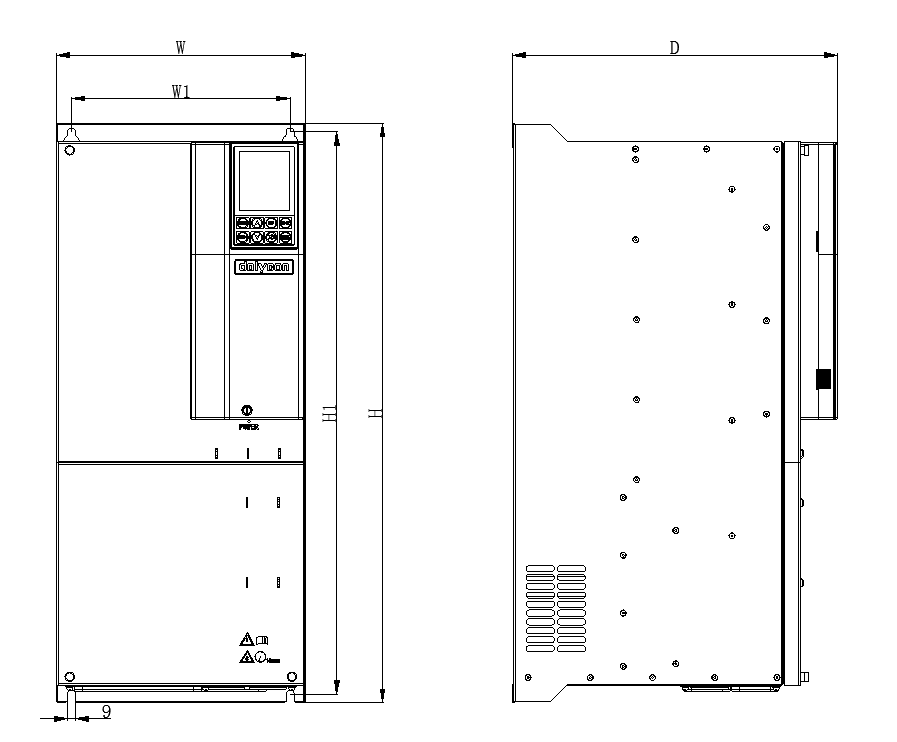

Structure du CT112S, dimensions de montage et poids
|
Mode inverseur |
Aspect et dimensions (mm) |
Trou d'installation (mm) |
Poids (KG) |
Armoire |
|||||
|
W |
H |
D |
W1 |
W2 |
H1 |
||||
|
CT112S-2S-0,7G-B |
126 |
186 |
155 |
115 |
--- |
175 |
5.0 |
2,0 |
X0 |
|
CT112S-2S-1.5G-B |
|||||||||
|
CT112S-2S-2.2G-B |
|||||||||
|
CT112S-4T-0.7G-B |
|||||||||
|
CT112S-47-1.5G-B | |||||||||
|
CT112S-4T-2.2G-B |
|||||||||
|
CT112S-4T-4.0G-B |
108 |
260 |
188,5 |
96 |
--- |
250 |
4,5 |
3,5 |
X1 |
|
CT112S-4T-5.5G-B |
|||||||||
|
CT112S-4T-7.5G-B |
|||||||||
|
CT112S-4T-11G-B |
128 |
340 |
180,5 |
108 |
--- --- |
329 |
5,5 |
4.2 |
X2 |
|
CT112S-4T-15G-B |
|||||||||
|
CT112S-4T-18.5G-B |
150 |
365,5 |
212,5 |
120 |
--- |
348 |
6 |
8 |
X3 |
|
CT112S-4T-22G-B |
|||||||||
|
CT112S-4T-30G-B |
180 |
436 |
203,5 |
150 |
--- |
417 |
6 |
11,5 |
X4 |
|
CT112S-4T-37G-B |
|||||||||
|
CT112S-4T-45G |
230 |
572,5 |
350 |
180 |
--- |
550,5 |
9 |
35 |
X5 |
|
CT112S-4T-55G |
|||||||||
|
CT112S-4T-75G |
|||||||||
|
CT112S-4T-90G |
|||||||||
|
CT112S-4T-110G |
|||||||||
|
CT112S-4T-132G |
280 |
652,5 |
366 |
246 |
--- |
632,5 |
9 |
45 |
X6 |
|
CT112S-4T-160G |
|||||||||
|
CT112S-4T-185G |
330 |
1252,5 |
522,5 |
250 |
--- |
--- |
11 |
120 |
X7 |
|
CT112S-4T-200G |
|||||||||
|
CT112S-4T-220G |
|||||||||
|
CT112S-4T-250G |
|||||||||
|
CT112S-4T-280G |
|||||||||
|
CT112S-4T-315G |
360 |
1275 |
546,5 |
250 |
--- |
--- |
13 |
130 |
X8 |
|
CT112S-4T-355G |
|||||||||
|
CT112S-4T-400G |
|||||||||
ct112a inverseur de pompe à eau solaire est basé sur l'inverseur de pompe solaire CT112 et équipé d'une fonction d'augmentation de tension automatique pour satisfaire les demandes de fonctionnement de basse tension et simplifier la configuration du panneau de batterie solaire , réduisant le coût du système .
L'inverseur de pompe solaire de la mini série CT112M est un petit panneau solaire de convertisseur d'onduleur d'alimentation cc en courant alternatif , spécialement pour le contrôle de pompe solaire AM ou PMSM .
Série CT112 inverseur de pompe solaire appliqué dans le système de pompe solaire peut convertir le courant continu du générateur solaire photovoltaïque en courant alternatif pour faire fonctionner les moteurs de pompe . l'onduleur contrôle le fonctionnement du système et ajuste la fréquence de sortie en temps réel en fonction de la variation de l'intensité de la lumière du soleil pour réaliser le point de puissance maximum suivi (MPPT).
Le système de pompe à eau solaire utilise l'énergie solaire comme énergie pour entraîner les pompes à eau pour pomper l'eau des puits de semences, rivière, lacs, réservoirs, et autres sources d'eau. le système contient principalement trois parties : panneau solaire , inverseur de pompe solaire, et pompe à eau.
Clavier du panneau de commande VFD, facile à installer et à utiliser. avec plusieurs entrées et sorties, la puissance et la vitesse peuvent être ajustées via ce module vfd.
L'inverseur vectoriel à boucle fermée de la série CT300 VFD, basé sur le système de contrôle DSP, dispose d'une technologie de contrôle vectoriel haute performance de haute performance de contrôle de vitesse et de couple principalement pour les machines-outils, le textile, et d'autres industries clés, obtenir d'excellentes performances et une grande fiabilité.
ct120g miniature variateur de fréquence / variateur de fréquence est un petit onduleur à usage général, il convient à la vitesse de réglage des moteurs de petite puissance.
L'onduleur de pompe solaire Dolycon utilise l'énergie solaire comme puissance pour entraîner des pompes à eau pour pomper l'eau des puits de semences , rivière , lacs , réservoirs , et autres sources d'eau . le système contient principalement trois parties : panneau solaire , inverseur de pompe solaire, et pompe à eau.
réseau ipv6 pris en charge
français
English
فارسی
русский
español
português
العربية
Türkçe
ไทย
Tiếng Việt
