Comment la technologie VFD améliore l'efficacité des systèmes de convoyage dans les usines de fabrication

August 17 , 2026

Réponse rapide

Variateurs de fréquence (VFD) améliorent l’efficacité des convoyeurs en adaptant exactement la vitesse du moteur aux exigences de production en temps réel, plutôt qu’en fonctionnant constamment à pleine vitesse. La mise en œuvre d’un VFD pour les systèmes de convoyeurs industriels réduit considérablement la consommation d’énergie, utilise des capacités de démarrage progressif pour empêcher la rupture des bandes et permet une intégration transparente avec les commandes automatisées de l’usine, ce qui entraîne un débit plus élevé et moins d’arrêts de maintenance.

Points clés à retenir

Fonctionnement fluide : Les profils d’accélération et de décélération en S empêchent les déversements de produits et les déraillements de chaînes.
Longévité des équipements : La suppression des pics de tension du démarrage direct en ligne (DOL) contribue à réduire considérablement
l’usure mécanique des convoyeurs sur les bandes, les engrenages et les roulements.
Réduction des coûts : Le fonctionnement des moteurs à des vitesses optimales permet d’importantes économies d’énergie grâce aux variateurs de fréquence, notamment pendant les périodes de faible charge.
Synchronisation des processus : Les E/S avancées et les protocoles de communication permettent aux convoyeurs de se synchroniser parfaitement avec les bras robotiques et les machines en amont/aval.

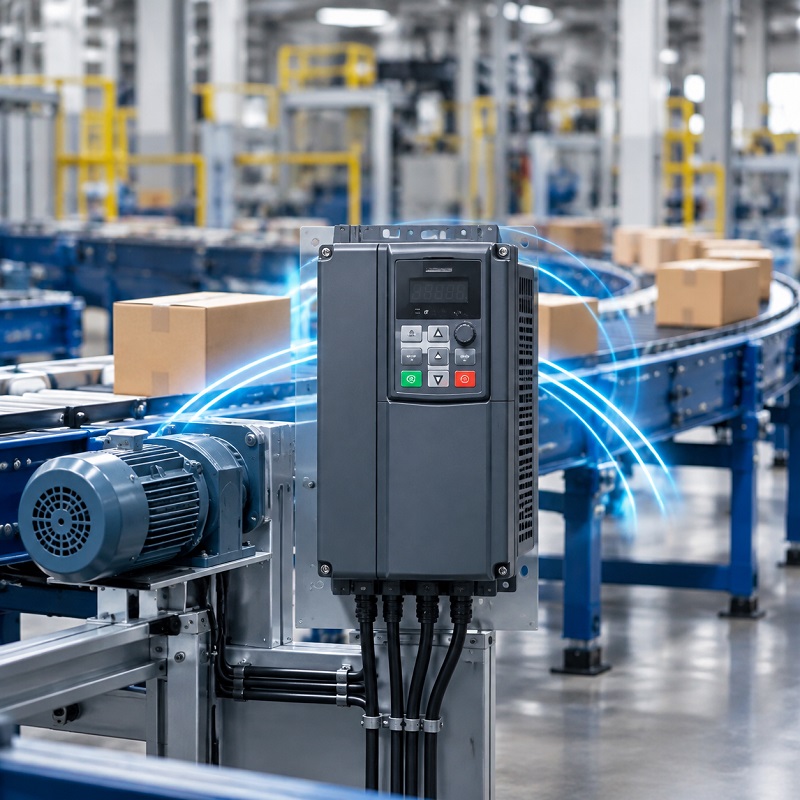

VFD for industrial conveyor systems

Le défi de la manutention des matériaux à vitesse fixe

Dans les configurations de fabrication traditionnelles, les bandes transporteuses reposent souvent sur des démarreurs de moteur conventionnels. Lorsqu’un système standard de démarrage direct en ligne est mis sous tension, le moteur absorbe un courant d’appel pouvant atteindre sept fois son taux de fonctionnement normal. Cela crée un choc soudain et violent. Pour la manutention de matériaux lourds, ce choc mécanique endommage les systèmes de transmission au fil du temps. En outre, les systèmes à vitesse fixe ne peuvent pas s’adapter aux variations des lignes de production, ce qui signifie que le convoyeur fonctionne à 100 % de puissance même lorsqu’il transporte 20 % de sa capacité, entraînant un gaspillage énergétique considérable.

Contrôle dynamique de la vitesse et automatisation de l’usine

Les installations modernes nécessitent de l’adaptabilité. En intégrant un variateur CA spécialisé pour l’automatisation de la fabrication, les responsables d’usine obtiennent un contrôle précis du couple et de la vitesse du moteur. Si une machine d’emballage en aval subit un léger retard, le VFD peut automatiquement ralentir le convoyeur d’alimentation pour éviter les accumulations de produits, plutôt que d’arrêter complètement le système.

De plus, les onduleurs modernes disposent de contrôleurs PID intégrés et prennent en charge les réseaux industriels standard (comme Modbus, Profibus ou Ethernet/IP). Cela permet au variateur de communiquer directement avec l’automate PLC central, en optimisant continuellement la vitesse du convoyeur selon les retours des capteurs en temps réel.

Démarreurs conventionnels contre convoyeurs contrôlés par VFD

Indicateur de performance	Démarreur direct en ligne (DOL)	Système contrôlé par VFD
Courant de démarrage	600 % à 800 % du courant nominal	Maintenu en dessous de 150 % du courant nominal
Contrainte mécanique	Chocs importants ; problèmes fréquents de suivi de bande	Accélération douce ; prolonge la durée de vie du matériel
Adaptabilité du processus	Vitesse fixe (marche/arrêt uniquement)	Vitesse variable à l’infini selon la demande
Efficacité énergétique	Faible pendant les charges partielles	Excellente (la puissance suit les lois d’affinité)

Étude de cas réelle : Optimisation d’une ligne de convoyage dans une usine de céramique

Contexte

Une usine de fabrication de céramique de taille moyenne exploitait un convoyeur à bande plate robuste de 60 mètres pour transporter des matières premières d’argile vers les silos de mélange. Le système utilisait un moteur à induction standard de 45 kW / 380 V. Le couple soudain des démarrages à vitesse fixe provoquait des déversements fréquents de matériaux, et l’équipe de maintenance devait remplacer les roulements de la boîte de vitesses deux fois par an en raison de la fatigue mécanique.

La mise en œuvre

L’équipe d’ingénierie a décidé de moderniser la ligne avec un onduleur robuste fourni par Dolycon. Ils ont sélectionné un variateur de vitesse CA de 55 kW équipé d'une commande vectorielle sans capteur. Le variateur a été programmé avec un temps d'accélération en courbe en S de 15 secondes, permettant à la bande chargée d'atteindre progressivement la vitesse de production en douceur. De plus, une boucle de rétroaction a été mise en place avec un capteur de poids, ralentissant automatiquement la bande lorsque le flux de matériaux était faible.

Les résultats

Dans les six mois suivant l'installation, les déversements de matériaux au démarrage ont été complètement éliminés. L'application progressive du couple a prolongé l'intervalle de maintenance du réducteur de 6 mois à plus de 18 mois. En outre, en fonctionnant à 70 % de la vitesse pendant les heures creuses, l'usine a constaté une réduction de 28 % de la consommation énergétique globale du convoyeur.

FAQ

1. Puis-je utiliser le moteur de mon convoyeur existant avec un nouveau variateur de fréquence ?

Dans la plupart des cas, oui. Les moteurs asynchrones CA triphasés standard peuvent être associés à un onduleur. Cependant, si vous prévoyez de faire fonctionner le moteur à très basse vitesse pendant des périodes prolongées, vous pourriez avoir besoin d'un moteur équipé d'un ventilateur de refroidissement indépendant (moteur adapté aux variateurs) afin d'éviter la surchauffe.

2. Comment un variateur de fréquence empêche-t-il le basculement des produits ou les déversements sur une bande ?

Les variateurs de fréquence utilisent des courbes d'accélération et de décélération programmables (notamment les courbes en S). Au lieu d'appliquer instantanément toute la puissance, le variateur augmente progressivement la vitesse du moteur. Cette transition en douceur évite les mouvements brusques qui font généralement tomber les produits ou renversent les matériaux granulaires.

3. Est-il compliqué d'intégrer un variateur de fréquence dans un réseau PLC automatisé existant ?

Non avec les variateurs modernes. Les onduleurs industriels de qualité professionnelle, tels que ceux fabriqués par Dolycon, disposent d'interfaces de communication standard comme RS485 (Modbus RTU) ou de cartes d'extension optionnelles pour Profibus-DP et CANopen. Cela rend leur intégration dans les architectures SCADA ou PLC existantes simple pour les ingénieurs de contrôle.
